一、概述
      在我国3~35KV供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和相间短路，给供电设备造成了极大的危害。以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的自身的诸多特点，很难对电容电流进行有效补偿，特别是高频分量部分对供电设备造成的危害无法克服。为此我公司研制生产了新型消弧消谐智能柜，该智能柜在出现弧光接地时，通过一组可以分相控制的真空接触器，使故障相接地，达到彻底消除弧光的目的。

  
二、适用范围
      本装置适用于3~35kV中压电力系统。
      本装置适用于中性点不接地、中性点经消弧线圈接地的电力系统。
      本装置适用于电缆线路为主的电网、电缆与架空线路的混合电网以及架空线路为主的电网。

三、基本功能

消弧消谐智能柜功能
      当系统发生单相弧光接地故障时，消弧消谐智能柜在30 ms内投入故障相的真空接触器，故障相电压降到零，故障点的电弧随之熄灭，并发出动作报警信号。若用于架空线路，可设定经4-5s真空接触器自动断开，如为瞬时性故障，则系统恢复正常运行;如为稳定的弧光接地故障，真空接触器再次投入并不再断开，起到限制过电压的作用，当系统故障线路切除后，需人工通过复位按钮或远方控制使消弧消谐智能柜自动恢复正常状态。

高压限流熔断器功能
      由于各种原因造成的本智能柜动作后通过消弧柜两相接地短路时，高压限流熔断器在1~2ms内将智能消弧柜内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。

金属接地和PT断线报警功能
      当系统发生单相金属性接地时,消弧消谐智能柜发生金属性接地报警信号，并显示故障相别。当电压互感器熔断器熔断时，消弧消谐智能柜发出PT断线报警信号，并显示故障相别。

过电压保护功能
      当系统发生内部过电压和大气过电压，由ZY-DFG将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，消弧消谐智能柜动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。

PT柜功能
      消弧消谐智能柜使用抗饱和的电压互感器，可代替PT柜向仪表和综保等提供二次电压信号。

数据远传功能
      消弧消谐智能柜配置了RS485接口，可以通过总线实现数据远传。

事故追忆功能
      消弧消谐智能柜可以记录20次故障事件发生的时间、装置动作状态和相关事故参数。

可选配功能
      消弧消谐智能柜还可以加装一次消谐、二次微机消谐装置，以限制谐振过电压。
      消弧消谐智能柜可以加装我公司专门设计的脉冲录波选线装置，实现自动选线功能。
      消弧消谐智能柜可以加装智能操控装置具有一次模拟图、带电显示、分合闸状态指示、语音防误提示、温湿度控制、RS485通讯接口等多项功能。

  
四、产品优点
      消弧消谐智能柜动作速度快，快速型可在30ms内动作，大大缩短单相接地电弧的持续时间。
      消弧消谐智能柜动作后可立即熄灭电弧.并能有效限制弧光接地过电压。
      消弧消谐智能柜动作后，允许电容电流连续通过至少2小时以上，用户可以在完成转移负荷的刀闸操作之后再处理故障线路。
      消弧消谐智能柜的保护功能不受电网规模和运行方式的影响。
      系统发生弧光接地后，消弧消谐智能柜动作将故障相对地电容短接，改变系统参数，可以在一定程度上破坏谐振条件。

  
五、技术数据：
      额定电压kV ：6、10、20、35
      额定电流A ： 31.5, 50、63、80.、100
      额定频率：Hz 50(60)
      电源电压：DC 220V士10%或AC 220V土10%
      通讯接口：RS485

  
六：结构图

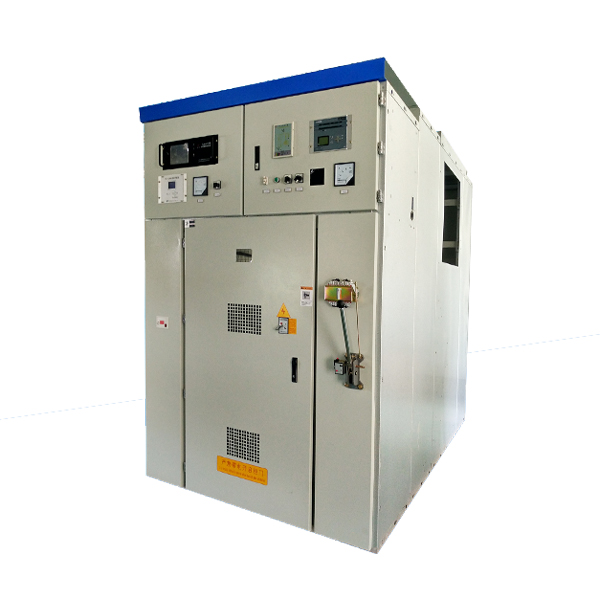

固定式结构
